大傾角皮帶輸送機又稱為擋邊帶式輸送機，為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。輸送傾角可達0°-90°范圍內，因此特別適用于大傾角輸送。該系列皮帶輸送機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。大傾角皮帶輸送機主要適用于輸送碎石、石灰石、煤炭、砂、粘土、 燒結砂粉、木屑、糧食等物料的輸送作業。
大傾角皮帶輸送機（擋邊帶式輸送機）產品概述：
大傾角皮帶輸送機（波狀擋邊帶式輸送機）是一種新型連續輸送設備，它具有輸送量大（同其它輸送機相比,輸送能力提高1.5～2倍）；其通用性強（基本件與通用型帶式輸送機相同），適用范圍廣（適用于輸送碎石、石灰石、煤炭、砂、粘土、燒結砂粉、木屑、糧食等物料；適用于單位質量為500～2500kg/m3,*大塊度約為100～250mm的物料）； 結構簡單、維護方便、占用空間小且節省投資（可取代輸送機、斗提機聯合布置形式而直接選用本機型）便于布置等特點，因而在煤炭、電力、冶金、化工、糧食等行業被廣泛推廣使用。
大傾角皮帶輸送機（擋邊帶式輸送機）產品工作原理:
大傾角皮帶輸送機（擋邊帶式輸送機）其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。大傾角皮帶輸送機（擋邊帶式輸送機）可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。
大傾角皮帶輸送機（擋邊帶式輸送機）產品主要特點:
1、高傾角；2、大出率；3、不撒料；4、布置靈活。

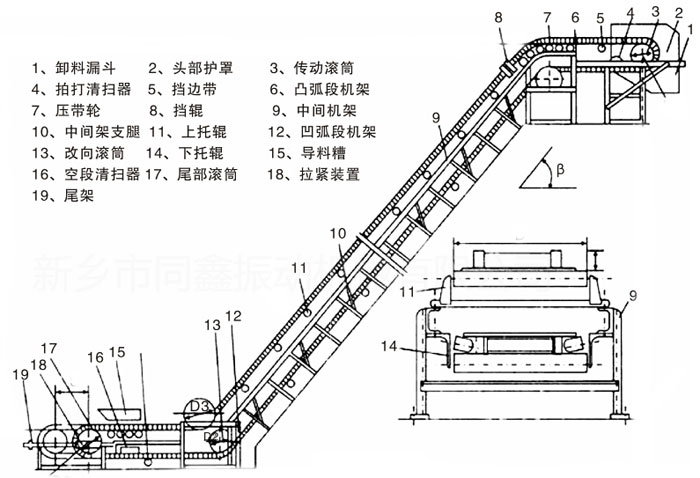

大傾角皮帶輸送機（擋邊帶式輸送機）產品外形結構示意圖：
大傾角皮帶輸送機（擋邊帶式輸送機）產品主要用途:
1、大傾角皮帶輸送機（擋邊帶式輸送機）為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。
2、該皮帶輸送機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。
3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。
4、大傾角皮帶輸送機（擋邊帶式輸送機）輸送傾角0°-90°范圍內。
大傾角皮帶輸送機（擋邊帶式輸送機）技術參數表:
|
帶寬B（mm）
|
300
|
400
|
500
|
650
|
800
|
|
擋邊高
|
40
|
60
|
60
|
80
|
80
|
120
|
120
|
160
|
120
|
160
|
200
|
240
|
|
部分輸送傾角輸送量Q3/h
|
30°
|
15
|
14
|
20
|
34
|
46
|
71
|
104
|
120
|
128
|
157
|
195
|
235
|
|
45°
|
11
|
10
|
14
|
26
|
35
|
57
|
83
|
97
|
102
|
127
|
157
|
195
|
|
60°
|
8
|
7
|
10
|
18
|
25
|
40
|
58
|
69
|
72
|
90
|
112
|
142
|
|
90°
|
4
|
4
|
5
|
10
|
13
|
21
|
31
|
37
|
38
|
48
|
60
|
76
|
|
外型尺寸
|
頭輪中心高
|
350-100
|
1100-2000
|
1300-2000
|
1300-2000
|
|
尾輪中心高
|
335
|
330-490
|
600
|
600
|
600-800
|
|
中間段帶面高
|
450
|
500-700
|
760-800
|
800-850
|
800-1115
|
|
中間段地腳寬
|
480
|
580
|
870
|
1020
|
1220
|
|
帶寬B（mm）
|
1000
|
1200
|
1400
|
|
擋邊高
|
120
|
160
|
200
|
240
|
160
|
200
|
240
|
300
|
160
|
200
|
240
|
300
|
400
|
|
部分輸送傾角輸送量Q3/h
|
30°
|
172
|
216
|
267
|
327
|
275
|
331
|
419
|
466
|
319
|
395
|
500
|
564
|
794
|
|
45°
|
137
|
175
|
216
|
271
|
222
|
267
|
347
|
384
|
258
|
318
|
414
|
465
|
680
|
|
60°
|
96
|
124
|
153
|
197
|
158
|
190
|
253
|
178
|
184
|
226
|
302
|
337
|
524
|
|
90°
|
51
|
66
|
83
|
106
|
85
|
102
|
136
|
149
|
98
|
121
|
162
|
180
|
281
|
|
外形尺寸
|
頭輪中心高
|
1400-2000
|
1600-2000
|
|
尾輪中心高
|
600-800
|
800-1000
|
800-1200
|
|
中間段帶面高
|
800-1200
|
1050-1500
|
1050-1700
|
|
中間段地腳寬
|
1440
|
1690
|
1890
|
